تفاصيل المنتج:
|
الجهاز الهدف: | إنتاج الكرتون المموج | الجهد االكهربى: | 380V، 415V |
---|---|---|---|
نوع الناي: | أ، ب، ج، د، ه الناي | ||
تسليط الضوء: | قبل آلة الصحافة,آلة قطع الورق,Paper Cutting Machine |
معدات خطوط الإنتاج عالية السرعة طبقة المموج الورق المقوى قبل الصحافة
مغضن - النوع: طبقة WJ1800-150-5
لا | قائمة آلات | كمية |
1 | ZJ-V5 الهيدروليكية مطحنة لفة حامل - دعم اثنين Dia.1500mm لفة ورقة مطحنة - بما في ذلك المسار وعربة للفة حمل ورقة مطحنة | 5 مجموعات |
2 | التسخين (RG) Ø 600MM | 2 مجموعات |
3 | الشرط المسبق Ø 600MM | 2 مجموعات |
4 | أصابع واحدة الصفعة (SF-320C) - التموج الأسطوانة Dia.320mm، مع طبل. - اضغط على بكرة Dia.325mm، مع طبل. - نظام التشغيل انحراف - نظام شاشة اللمس والتحكم PLC - وحدة الغراء الكاملة التي تسيطر عليها الشاشات التي تعمل باللمس | 2 مجموعات |
5 | جسر العلوية مزدوج - السيطرة على التوتر فراغ مزدوج - مراقبة الطريق ورقة الكهربائية | 1 مجموعة |
6 | ثلاثي التسخين (RG) Ø900mm | 1 مجموعة |
7 | آلة GM-C دوبلكس الغراء - غراء بكرة تنقش ومطلي العلاج نظام سائق --Independent شاشة تعمل باللمس ونظام التحكم PLC | 1 مجموعة |
8 | مزدوجة بيكر الصفعة (SM-C) - بما في ذلك جودة حزام القطن 1SET - بما في ذلك محرك لفة موقف - including16pcs (16x600MM) لوحات التدفئة - تغطية كاملة وبما في ذلك شريط الصحفي الكامل | 1 مجموعة |
9 | شفرة رقيقة المشقق هداف ZQS - 4 مجموعة السكاكين المشقق و6 مجموعات عجلة أخذ العينات الجوفية - السكاكين طحن التلقائي | 1 مجموعة |
10 | مزدوج NC حلزوني الصليب كتر - مع كامل ألمانيا أجهزة نظام الحاسوب - حفظ 999 ترتيب | 1 مجموعة |
11 | مزدوج ورقة ورقة تسليم - مع جهاز الكمبيوتر الحساب الآلي - الحد الأقصى. ورقة طول تسليم 3000MM | 1 مجموعة |
12 | نظام أنابيب البخار الداخلي | 1 مجموعة |
13 | النظام الكهربائي الداخلي | 1 مجموعة |
14 | نظام الغراء صنع | 1 مجموعة |
خيار | NC هداف المشقق (الحاسوب) |
--Full أجهزة السيارات وأجهزة التحكم | |
--4 خارج، 5 مجموعة السكاكين المشقق و 8 مجموعات أخذ العينات الجوفية عجلة | |
- "الصفر" خطوط هداف |
GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer
| 1800mm |
| 1850mm |
| 150M / دقيقة |
| 120-130m / دقيقة |
| B، C، E |
العامل. الضغط: ماكس. الضغط | 3000kg / ساعة 1.0-1.1MPa 1.3Mpa |
| 380V، 50HZ، 3 مراحل |
| 180kwforgeneralcondition |
| 75 مترا. |
※ المواصفات الرئيسية من خط الانتاج
نوع العقار:-Ⅱcorrugated WJ150-1800 المجلس ورقة خط الانتاج
1، ماكس. عرض الورق المقوى: 1800mm
2، سرعة التصميم: 150MM / دقيقة
3، وسرعة الاقتصادية: 120-130m / دقيقة
طلب ورقة على النحو التالي: ملاحظة (درجة حرارة سطح المعدات التي لا أقل than172 ℃) * ورقة الصف يست أقل من درجة B * رطوبة ورقة: 11٪ ± 2٪
* ورقة بطانة: 100-250g / م 2
* الورق المموج: 100-200g / م 2
4، الناي: C، B، E (وفقا لطلب المستخدم)
5، طلب البخار:
* قدرة البخار: 3000Kg / ساعة
* ضغط البخار: 1.25Mpa
* العمل ضغط البخار: 0.8-1.1Mpa
6، والطاقة الكهربائية: 380V 50HZ 3 المرحلة
7 مجموع الطاقة: حول 180KW طلب السلطة العمل: حوالي 140KW (سرعة كاملة)
8، طلب ورشة عمل: 80M × 15M × 8M (وفقا لالرسم الأساس)
الاتجاه 9، ورقة: وفقا لطلب المستخدم
العضو إعداد أجزاء
1، المرجل: 3000Kg / ساعة المراجل البخارية واحد ضغط مجموعة أنابيب 1.25 ميجا باسكال البخار
2، ضاغط الهواء، وأنابيب الهواء، أنبوب الغراء
3، والطاقة الكهربائية، الكابلات الكهربائية والأنابيب من الطاقة الرئيسية للسيطرة على مجلس الوزراء
4، والمياه، وأنابيب المياه وسطل الماء
5، ومؤسسة المياه والطاقة الكهربائية والهواء
6، والورق، والنشا، والصودا الكاوية والبوراكس
7، النفط آلة، تليين النفط وكريم، والزيت الهيدروليكي.
8، المسكن والمأكل للمهندسين تركيب والعمل من أجل التثبيت.

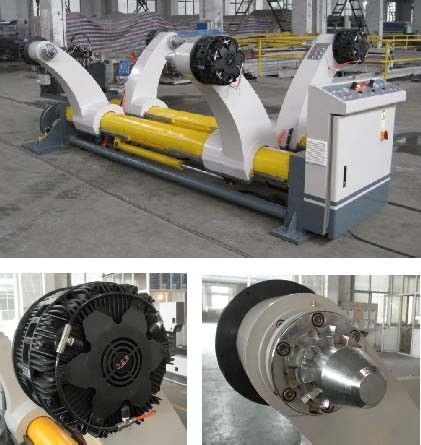

الهيدروليكية مطحنة لفة حامل
الفرامل الهوائية والقابض الربيع
المواصفات:
ماكس. عرض العمل | 1800mm |
دقيقة. عرض العمل | 900MM |
ماكس. ورقة مطحنة ديا | 1500MM |
ماكس العمل ضغط هوائي: | 0.6-0.9Mpa |
متطلبات الطاقة: | 380V، 50HZ |
طول المسار للحمل ورقة مطحنة | 6000mm معالجة |
آلة مقدمة:
* نوع سوينغ.
* ماكس. ورقة لفة ديا: 1500MM
طول: 900-1800mm
* تحامل لفة ورق، والانتقال الأسلحة بين اليمين واليسار، من أعلى إلى أسفل، وتناوب لفة الورقة الهيدروليكية تشغيلها.
* دعم اثنين من بكرات الورق في هذه الأثناء، واحد يعمل، وآخر هو السيارات Sparepart.
* يعتمد "مخلب الربيع".
* التوتر ورقة تسيطر عليها قرص الفرامل تعمل بالهواء المضغوط، ووضع التوتر بسهولة.
التسخين
المواصفات:
ماكس. عرض العمل | 1800mm |
ماكس العمل ضغط البخار: | 1.0-1.3Mpa |
درجة حرارة البخار | 160-210centigrade |
متطلبات الطاقة: | 380V، 50HZ |
قطر التدفئة الأسطوانة | 600 / 900MM |
التفاف زاوية ضبط مجموعة | 360degree |
التفاف قطر الأسطوانة | 115mm |
آلة مقدمة:
* طحن الدقيق ومطلي بالكروم سطح التدفئة بكرة وبكرة لف، على نحو سلس وساطع.
* التدفئة الأسطوانة تتبنى المنتج الصانع المهنية، مرت النص أوعية الضغط الأمة.
* الأسطوانة التدفئة وأسطوانات التفاف تتبنى علاج تصفيح.
* بمحركات زاوية التفاف يمكن أن تكون الدعوى للسرعة مختلفة. بالضبط نتيجة التسخين يمكن تعديلها، منطقة التسخين تعديلها من قبل المحرك الكهربائي
* التفاف الأسطوانة: محبوك 2sets، بكرة الإصلاح واحدة، وغيرها من واحد بكرة العائمة.
* يعتمد هيكل فراشة ختم على الجانبين، وتوفير البخار وتحسين كفاءة التدفئة.
* تعتمد طريقة ختم خاص، اتبع أولا الصف طريقة الختم في الصين، أصدرت الصين ختم النص، مع شهادة.

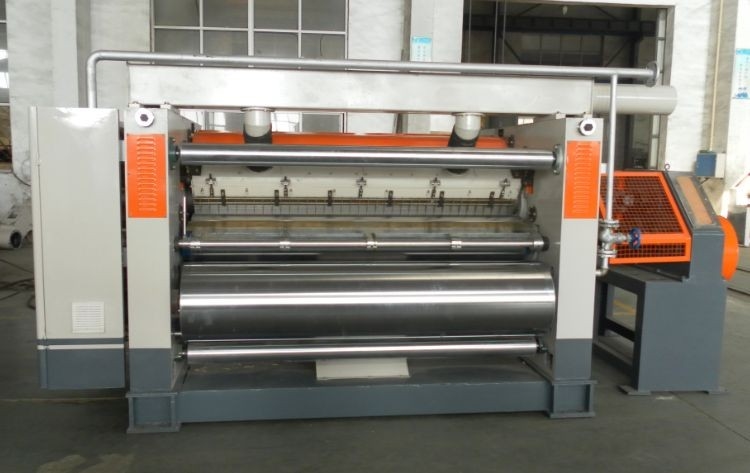

عالية السرعة أصابع نوع وحيد الصفعة SF 320C
* من السهل تغيير FLUTE
* نظام شاشة تعمل باللمس التحكم
* بمحركات بتوفيق حدة الغراء ومراقبة العاكس
* انحراف نظام التشغيل. مربع نوع محرك والعتاد الفردي
المواصفات:
ماكس. سرعة الجهاز | 150M / دقيقة |
سرعة الاقتصادية | 130M / دقيقة |
ماكس. عرض العمل | 1600mm |
ماكس العمل ضغط البخار: | 1.0-1.3Mpa |
درجة حرارة البخار | 160-210 درجة مئوية |
متطلبات الطاقة: | 380V، 50HZ |
قطر الأسطوانة المموج | 320MM |
قطر الصحافة الدوارة. | 325mm. |
قطر بكرة التسخين | 360mm |
قطر الأسطوانة الغراء | 242mm |
قطر الطبيب الأسطوانة | قذائف 125mm |
آلة مقدمة:
- DesignSpeed: 150M / دقيقة
- الأسطوانة المموجة: φ320mm
- أصابع فراغ نوع شفط الصفعه واحد، والأسطوانة المموج العلوية والسفلية مصنوعة من سبائك الصلب 48CrMo، مع العلاج الصعبة، وصلابة فوق HRC58o-60o. السطح هو معاملة جيدة من قبل طحن والكروم مطلي.
- العلوي والسفلي بكرة المموج وحدة التجميع، يمكن للمجموعة بكرات المموج كلها تكون الخطوة واستبدال سريع، لتغيير نوع الناي بسرعة.
- قسم الغراء وحدة التجميع، قسم كامل يمكن نقلها عن طريق المسار، توفيرا للوقت الصيانة.
- تحويل السيارات تردد أنها المحرك الرئيسي، علبة تروس مستقل تواصل مع ثلاثة محاور انحراف، العاكس لجعل خطوة أقل سرعة التنظيم لتوفير الطاقة، والحفاظ على موصل اتصال واحد لإدارة الإنتاج
- النفط مغمورة نوع التشحيم للحد من الضوضاء الحفاظ على تشغيل مستقر، إطالة عمر استخدام العتاد.
- اعتماد عرض الغراء بمحركات تقسيم لتتناسب مع عرض الورق. الخمول تشغيل المحرك للفة الغراء قضيب يتجنب الغراء الجاف. تعديل للفجوة بين الأسطوانة الغراء والطبيب الأسطوانة التي كتبها كهربائي أو دليل اختيارية، وقراءة رقمية للخروج عن الفجوة بين لفة الغراء ولفة الطبيب هو اختياري.
- تعديل لأسطوانات المموج، بكرة الضغط، وأسطوانات الغراء من قبل نظام هوائي.
- مع التسخين ورقة بطانة وجهاز رش بخار للورق المتوسطة
- وإذ لبكرات المموج وضغط الأسطوانة تعتمد درجة حرارة عالية الشحوم التشحيم للحفاظ على بسلاسة وبشكل دائم.
فوق جسر الرأس
- فراغ التوتر التحكم الكهربائية مراقبة الطريق ورقة
GM-C دوبلكس آلة المصمغ (PLC وشاشة تعمل باللمس نظام)
* بمحركات بتوفيق حدة الغراء ومراقبة العاكس
مواصفة:
ماكس. سرعة الجهاز | 150M / دقيقة |
سرعة الاقتصادية | 120--150m / دقيقة |
ماكس. عرض العمل | 1800mm |
ماكس العمل ضغط البخار: | 1.0-1.3Mpa |
درجة حرارة البخار | 160-210centigrade |
متطلبات الطاقة: | 380V، 50HZ |
قطر الأسطوانة الغراء | 269mm |
قطر بكرة التسخين | 380MM |
قطر الطبيب الأسطوانة | 140MM |
آلة مقدمة:
- عالية الدقة لفة قضيب محفورة ضمان موحد تطبيق الغراء وأقل استهلاك الغراء
- الضغط نوع بكرة مع كفاءة الإنتاج العالية، والتحكم بالهواء المضغوط، سهلة وسريعة للعمل.
- يتم تطبيق نظام التغذية الغراء تعميم السيارات لتجنب الغراء إيداع
- عضو مستقل سائق التحكم في المحركات العاكس.
- إن جهاز التسخين الذاتي يسرع الغراء التبلور وخلق السندات الغراء أقوى

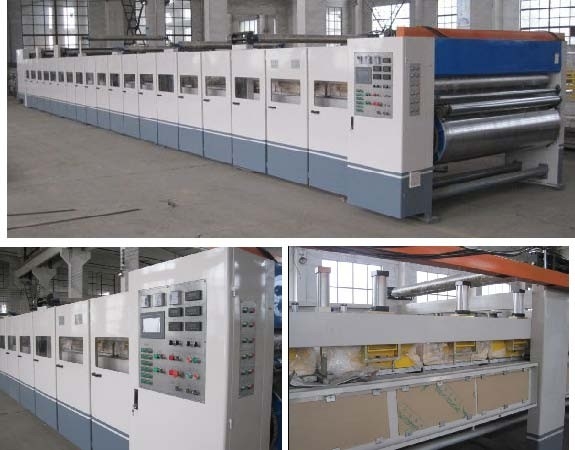

HEAVY مزدوجة الصفعة
المواصفات:
ماكس. سرعة الجهاز | 180M / دقيقة |
سرعة الاقتصادية | 150M / دقيقة |
ماكس. عرض العمل | 1800mm |
ماكس العمل ضغط البخار: | 1.0-1.3Mpa |
درجة حرارة البخار | 160-210centigrade |
متطلبات الطاقة: | 380V، 50HZ |
عرض لوحة التدفئة | 600MM |
عدد من لوحة التدفئة | 16PCS |
الصحافة شريط النظام | شريط الصحفي الكامل |
قطر الأسطوانة الصحافة | 60MM |
سمك حزام | 10MM |
آلة مقدمة:
* لوحة التدفئة: 1900mm (L) × 600MM (W) × 180mm و(H) × 16PCS
لوحة مصنوعة من الصلب، لوحة البولندية.
* أنابيب البخار لوحة التدفئة، وتنقسم الى 6 أقسام على التوالي.
* درجة الحرارة التدفئة في كل قسم يمكن التحكم بشكل مستقل.
* لضبط التوتر من حزام القطن العلوي مع: مجموعة واحدة جهاز ضبط هوائي،
اسطوانة الهواء: dia.160mm العاشر 250MM السكتة الدماغية.
* لضبط التوتر انخفاض حزام القطن مع: دليل مجموعة واحدة جهاز ضبط.
* لتوجيه حزام القطن العلوي مع: مجموعة واحدة جهاز ضبط كهربائي.
- سائق OLLSTAND 1SET
* بكرة العلوي: dia.640mm × 1900mm (L) ملفوفة بواسطة ارتداء مقاومة asbesto scloth.
* الأسطوانة السفلى: dia.640mm × 1900mm (L) ملفوفة بواسطة قطعة قماش الاسبستوس ارتداء مقاومة.
* القطن حزام قرصة الأسطوانة: dia.320mm × 1900mm (L) × 2PCS احد الأسطوانة في كل لالعلوي والسفلي، ملفوفة بواسطة قطعة قماش الاسبستوس ارتداء مقاومة.
* تراجع تغذية نظام تزييت علبة تروس ل.
- القطن حزام 1SET سمك 10MM ماكس. درجة حرارة 220 درجة مئوية
شفرة رقيقة هداف المشقق
مواصفة
عرض | 1850mm |
قوة المحرك | 8.8kw (4electricmotory) |
أبعاد الكونتور | 2640mm × 1040mm × 2200mm |
وضع الحز | 4 شفرة |
عدد Dinting | 6 خطوط |
ماكس. عرض الحز | 1850mm |
دقيقة. عرض الحز | قذائف 125mm |
سرعة خط التجميع | 80-150m / دقيقة |
دقيقة. عرض Dinting | 50MM |
السيارات مكافحة الانحراف | 70MM ± |
آلة مقدمة:
- هذا النوع من الآلة خصيصا لخط التجميع بدلا من أنواع القديمة النتيجة القمامة rmachine.
- ضمان تزامن مع تشغيل خط التجميع
- لالحز الجانب الكرتون غير مرتبة، على التوالي، على نحو سلس وغير قابل للعصر.
- ريش يمكن شحذ إما يدويا أو تلقائيا.
- كل شفرة يمكن السيطرة عليها بشكل فردي.
- ملون الشاشات التي تعمل باللمس رصد العملية، عملية سهلة ورصد البصري.
- التلقائية لمكافحة الانحراف، الجهاز كله يمكن أن تحرك اليسار واليمين إلى الحد أكثر من ذلك بكثير النفايات
خيار:
NC هداف المشقق (المحوسب) -full التحكم في المحركات المؤازرة والمؤازرة
- تحديد لحظة: محرك الفردي تدفع كل شفرة وعجلة خلال مجموعة المتابعة - تغيير النظام التلقائي يمكن أن يتحقق مع الهدافين المشقق - سعة التخزين -999 أوامر انشاء الأدوات المحوسبة
- بمحركات الانحراف الويب تصحيح أو التحكم الآلي خلية الصور على شبكة الإنترنت (علامة شق ---- لخط إنتاج ما قبل الطباعة)
- شفرة التلقائي - طحن الجهاز - نظام أوتوماتيكي للأداة التشحيم
- مزامنة تلقائيا مع خط بمساعدة نظام مراقبة الكمبيوتر مراقبة المجلس التشريعي الفلسطيني
- السيارات وكذلك مجموعة أداة الرئيسية - محركات يصل وتردد متغير التحكم
- شفرات رقيقة، W6 أو سبائك الصلب G8، مع صلابة أكثر من 62HRC المعالجة الحرارية - الكروم سطح الصلبة - مطلي عجلات التهديف
- قطع الغيار الكهربائية لتكون الشركة المصرية للاتصالات (أمريكا)، اومرون (ألمانيا)، SIEMENS (ألمانيا) أو FATEK (تايوان)
- ذكر إلى أنثى التهديف ROFILE - تقطيع مع معلقة جانب جهاز شفط تقليم - الأصفار أخذ العينات الجوفية
مزدوج كاتر NC حلزوني CROSS
لوحة التحكم
عرض | 1800mm |
طول القطع | 500-9999mm |
حفظ ترتيب | 999orders |
قطع الدقة | 1MM ± |
قطر الأسطوانة سكين | 210MM |
ماكس. السرعة التصميمية | 150M / دقيقة |
سرعة الاقتصادية | 150M / دقيقة |
محرك | المؤازرة AC كاملة. |
نظام الشبكة | الكمبيوتر يمكن أن تصل إلى نظام السيارات CorrManagement، ولكن يجب توفير المعلومات لنظام إدارة القائمة من خلال العرض العضو: - ترتيب الحاضر لا. طول، ورقة كمية -Next امر لا، طول، ورقة كمية - سرعة، الطول الفعلي، تعيين طول، مسبقا النظام - ورقة تمرير كمية، ورقة تفشل كمية |
آلة مقدمة:
- سرعة آلة: 150M / دقيقة.
- طول القطع: 500MM-9999mm.
- قطع الدقة: ± 1MM.
- يستخدم ضخ النفط المستقلة وتصفية تنسيق مجموعتين من أنابيب النحاس لتوزيع في موقف مختلف التروس للنفط، وتزييت وتبريد.
- هيكل سكين حلزوني، وشهد نوع سكين الأسنان، وانخفاض قطع إعاقة، وانخفاض مستوى الضجيج.
- معالجة الرصيد: جودة عالية سبائك الصلب لشفرات هفت، مما يساعد على الحفاظ عليه الاستقرار جيدة.
- عجلات الشمس شكل الصحافة الكرتون في الجبهة والناقل الخلفي. ونقل مستقر وحتى مع الضغوط التي تجنب ازدحام تسبب أو كسر من الورق المقوى.
- هذا النوع من قص قبالة يستهلك فقط واحدة من الطاقة الثالثة مقارنة مع القاطع مشترك مع هيكلها خاص.
- تطابق وقابل للتعديل على معدات الفجوة أؤكد السكين هز خفيف بالضبط. تشغيل balanceable.
- نظام الحاسوب للحفاظ على النظام. الانسان والآلة نظام محادثة NC. التلقائي ضبط سرعة القطع التي كتبها مواصفات الورق المقوى ومطابقة. تعرض الشاشة رسائل الإنتاج المختلفة. استشارة، تعديل، سوبر إضافة وإلغاء يمكن حملها النظام أثناء تشغيل الجهاز.
- ألمانيا خدمة نظام التحكم داخل مجلس الوزراء، للحفاظ على الجهاز تشغيل سريع ومستقر
مزدوج ورقة ورقة تسليم
AUTOMATIC الكمبيوتر احتساب
نظام الغراء صنع
المواصفات: خلاط أفقي: مجموعة 1، 950L الناقل وعاء: مجموعة 1، مما يجعل 350L الغراء تخزين وعاء: مجموعة 1، 1000L تخزين الصفعه واحد وعاء: 2 مجموعات (5 طبقة خط الإنتاج) الغراء النقل الصفعه واحد وعاء: 2 مجموعات (إنتاج 5 طبقة خط) الإلتصاق تخزين الجهاز وعاء: مجموعة 1 وعاء النقل آلة الإلتصاق: مجموعة 1
آلة مقدمة:
7. بعد تصنيع النهاية، يعود الغراء الفائض إلى الغراء وعاء للمرة القادمة للاستخدام.
8. العرض الصانع الإلتصاق جعل الأسلوب.
الداخلية نظام كهربائي المواصفات: تعمل الطاقة: 380V، 50HZ قوة التحكم: 220V، 50HZ يمكن وفقا لالمشتري المحلية على التكيف، ويعتمد مستوى المنتجات الكهربائية المحلية مقدمة النظام:
1. وشملت جزءا التحكم الرئيسية آلات الصفعه واحدة، الصفعه مزدوج، رقيقة المشققون شفرة أخذ العينات الجوفية، وقطع NC قبالة؛ جعل السيطرة تنسيق خط إنتاج كامل
2. مراقبة تعمل بالهواء المضغوط والتحكم الكهربائي يتكون ضمان التقدم التقني خط السيطرة بأسرها.
3. زيارتها كل مجموعة كل آلة مراقبة مستقلة والتنسيق سيطرة اثنين النظام، يمكن أن تلبي الاحتياجات المختلفة بشكل منفصل operateor الجمع بين العمل. من السهل على العمل.
4. خط الإنتاج مجهزة بنظام الإنذار، وتنسيق العمل بين المشغلين.
5. كل آلة يمكن أن تظهر كل أخرى يعمل سرعة الجهاز بشكل منفصل.
نظام البخار الداخلي (أنبوب الداخلي) المواصفات: المرجل: 3 طن (الغلايات وأنابيب البخار الرئيسي من المرجل إلى byuser ورشة عمل) المرجل ماكس الضغط: 1.3 ميجا باسكال ضغط العمل: 1،0-1،1 ميجا باسكال الأنابيب درجة الحرارة الداخلية السطر: 160-210 درجة مئوية بقطر لل الدخول والخروج: 48MM، 32MM نظام مقدمة:
1. امدادات مصدر التدفئة لخط إنتاج كامل، وضمان درجة حرارة ثابتة والضغط.
2. كل آلة مجموعة إمدادات البخار مستقلة على حدة، وسهلة لضبط وحفظ الطاقة.
3. ضبط الضغط للسيطرة على درجة حرارة العمل، مع متر لمشاهدة التفاصيل.
4. كل وحدة استنزاف مع تفريغ الجهاز، وجعل بارد بعد التصنيع النهاية.
5. كل أنبوب يتبنى أنابيب الصلب الملحومة، وضمان السلامة في الصناعات التحويلية.
6. كل سطح صقل الأنابيب طلاء مضادة للصدأ ومسحوق الألمنيوم، هل العلاج وصمة عار التدقيق.
التركيب والتدريب:
- 20 يوما لتركيب، والبائع بإرسال 1-2 المهندسين لمصنع المشتري لتثبيت خط انتاج الورق المقوى المموج.
- 15 يوما للمشغل التدريب
- ورافعة شوكية، والطاقة الكهربائية، الكابلات الكهربائية من مين lectric مجلس الوزراء السيطرة على المموج انتاج الورق المقوى مجلس الوزراء خط السيطرة يجب أن تتحمل تراوحت من قبل المشتري.
- سوف يتم ترتيب التدفئة البخار الغلايات من المشتري قبل التثبيت.
أساس:
- سوف يتم إرسال الرسم المؤسسة إلى المشتري بعد الحصول على الدفع المسبق.
اتصل شخص: Mr. Francois Ni
الهاتف :: 008618017582628
الفاكس: 86-21-51564107
